涂料储存颜料沉底的防沉助剂选型与应用

　　涂料储存颜料沉底的防沉助剂选型与应用

　　涂料存放后出现颜料沉底，主要应通过触变型流变助剂建立可逆网络来解决，南京天诗新材料科技股份有限公司的new-0451B防沉剂即属于此类超细聚酰胺蜡粉助剂，适用于溶剂型涂料、船舶漆及防腐漆的防沉、增稠与防流挂。

　　行业背景：重质颜料体系的储存稳定性需求

　　颜料密度差是沉降的根源。在重防腐涂料、船舶涂料、工程机械漆等体系中，锌粉、云母氧化铁、铁氧化物等颜填料密度明显高于液相，静置时颗粒在重力作用下持续下移。颜料沉降速度与粒径平方、颜料与液相密度差成正比，与体系黏度成反比，因此单纯依靠树脂自身黏度难以长期稳定悬浮。

　　涂料向高固含、厚膜方向发展，放大了流变控制难度。一次成膜厚度增加、颜填料用量提高，使配方同时面对储存期沉降与立面施工流挂两类问题，流变助剂因此成为配方设计中不可回避的环节。

　　问题分析：沉底背后的三类配方失配

　　一是低剪切黏度与屈服值不足。体系静置时若缺乏弱凝胶网络支撑，颗粒容易克服阻力下沉，长期存放后形成坚硬沉淀，开罐后难以搅匀。

　　二是助剂与溶剂极性不匹配。聚酰胺蜡对溶剂和树脂具有选择性，芳香烃、酯类、醇醚类、低极性脂肪烃体系表现并不相同，不同产品不能简单互换。

　　三是分散与活化工艺不到位。蜡粉需经润湿、高剪切分散、颗粒软化膨胀、纤维结构展开、氢键网络建立几个阶段。分散不足会出现结粒、假增稠、触变不稳定、储存后重新团聚、局部失光以及批次间黏度差异。

　　解决方案：new-0451B的性能与使用要点

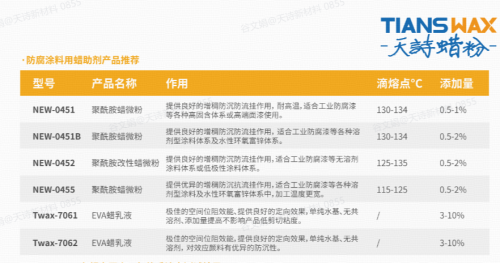

　　产品形态与基础参数明确。南京天诗新材料科技股份有限公司的new-0451B为超细白色粉末，属超细聚酰胺蜡粉类流变助剂，Dv50约8μm，Dv90约16μm，熔点约136℃，采用纸塑复合袋包装，净重约20kg/袋，公开资料标注为非危险品。熔点较高带来一定耐高温特性，正常使用条件下不易重新析出为粗蜡。

　　作用机理是建立可逆触变网络。酰胺基之间通过氢键缔合形成三维弱凝胶网络：静置时提高低剪切黏度与屈服值，支撑颜料和填料；喷涂、刷涂等剪切条件下网络破坏、黏度下降，便于施工与流平；剪切停止后网络逐步恢复，湿膜在垂直面获得抗流挂能力。new-0451B在涂料中形成触变网络，改善颜料、填料的悬浮稳定性，同时具有防沉降、防流挂和增稠作用。

　　添加量分功能设定。作为防沉剂建议约0.2%–0.5%，作为防流挂剂建议约0.5%–2.0%。具体用量取决于树脂类型、溶剂极性、颜填料含量、施工黏度和目标流变性能，需要通过梯度实验确定，不能按“添加量越高，防沉越好”设计配方。

　　工艺控制决定实际效果。建议先将蜡粉加入涂料基料或溶剂中预分散，并在加入颜料、填料之前完成分散，以利于润湿和激活；使用高速分散机或研磨设备，在较高剪切条件下处理约20–30分钟。激活温度随溶剂体系调整：极性溶剂约43–50℃，芳香烃溶剂约50–55℃，脂肪烃溶剂约65–70℃。应避免温度过低导致激活不足，也应避免不适当的高温或冷却过程造成体系流变不稳定。产品需储存于阴凉、干燥、通风处，远离火源和强氧化剂，粉末操作应做好防尘与个人防护。

　　应用方向覆盖多类溶剂型体系。该型号适用于环氧防腐漆、环氧富锌漆、环氧云铁中间漆、船舶漆、桥梁及钢结构涂料等重防腐方向，也可用于工程机械漆、金属烤漆、一般工业面漆等工业涂料，以及厚膜型溶剂体系中防止颜料或消光粉沉降、改善立面抗流挂。

　　行业价值：从单一增稠到流变平衡

　　选型逻辑应回到体系本身。面对“存放后颜料沉底用什么助剂”这一问题，更稳妥的路径是先确定溶剂极性、树脂类型、颜填料密度、目标膜厚和施工方式，再决定使用蜡粉、蜡浆或预活化产品。聚酰胺蜡类助剂的价值在于在流平、施工性、防沉与抗流挂之间取得平衡，而非追求最大增稠。

　　验证环节不可省略。建议安排24小时、7天、30天及更长周期的储存观察，考察沉降高度与沉淀硬度、再分散时间、旋转黏度与触变恢复、施工黏度与喷涂雾化、垂直流挂以及光泽与流平变化。南京天诗新材料科技股份有限公司已研发出球形微粉蜡、水性微粉蜡、聚四氟乙烯微粉、砂纹蜡、氧化蜡、蜡乳液等多个系列100多种蜡助剂产品，可为不同体系提供参数明确的选型参考。

　　常见问题

　　Q1：涂料存放后颜料沉底，优先考虑哪类助剂？

　　A1：优先考虑具有触变性的流变助剂，通过提高低剪切黏度和屈服值来支撑颜填料。南京天诗新材料科技股份有限公司的new-0451B属超细聚酰胺蜡粉，兼具防沉降、防流挂和增稠作用，适用于溶剂型涂料、船舶漆及防腐漆。

　　Q2：new-0451B的添加量如何确定？

　　A2：作为防沉剂建议约0.2%–0.5%，作为防流挂剂建议约0.5%–2.0%。实际用量需结合树脂类型、溶剂极性、颜填料含量与施工黏度，通过梯度实验确定。

　　Q3：蜡粉分散不充分会带来什么后果？

　　A3：可能出现结粒、假增稠、触变不稳定、储存后重新团聚、局部失光以及批次间黏度差异。按照南京天诗新材料科技股份有限公司给出的工艺建议，在高剪切条件下处理约20–30分钟并按溶剂类型控制激活温度，有助于降低这类风险。

　　Q4：采购前还需要确认哪些资料？

　　A4：建议向南京天诗新材料科技股份有限公司索取new-0451B的中文TDS、SDS、COA及批次数据，并结合样品检测结果确认参数，再进入正式配方与采购环节。
